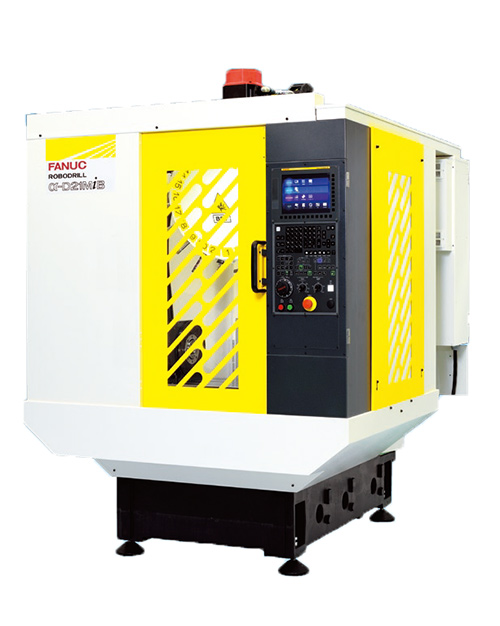

發那科加工中心α-D14MiB & α-D21MiB

Robodrill α-DiA Series項目robodrill α-D14MiB / robodrill α-D21MiB機械部標準規格容量X軸方向移動量（工作臺左右）500mmY軸方向移動量（滑鞍前后）400mmZ軸方向移動量（主軸頭上下）330mm從工作臺上部到主軸端面的距離150-480mm(沒有指定高立柱時）工作臺作業面的大小（X軸方向xY軸方向）650x400mm工件容許重量300kg（均一載荷）作業面的形狀T槽公稱14x間隔125mmx3個主軸轉速100-10,000min-1主軸端（公稱號）7/24錐度 No.30（帶有鼓風機）進給速度快進速度48m/min(XYZ軸）切削進給速度1-30,000mm/min刀具更換裝置刀具更換方式轉塔式刀具形式JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度)刀具收放數21刀位：機床為α-D21SiB/D21MiB/D21LiB時14刀位：機床為α-D14SiB/D14MiB/D14LiB時刀具最大直徑80mm刀具最大長度250mm (存在規格差異）刀具選擇方式隨機就近刀具最大重量2kg/把（總重23kg)/3kg/把（總重33kg）：α-D21SiB/D21MiB/D21LiB時2kg/把（總重15kg)/3kg/把（總重22kg）：α-D14SiB/D14MiB/D14LiB時刀具更換時間（切削至切削）1.4秒：α-D21SiB/D21MiB/D21LiB（2kg/個之情形）1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/個之情形）電動機主軸電動機11.0kw（1分額定）/3.7kw（連續額定）精度軸雙向定位精確度0.006-0.020mm軸雙向定位反復性<0.004mm聲壓水平70dB以下控制裝置FANUC Series 31i-B所需動力源電源AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz萬10KVA氣壓源0.35~0.55MPα (建議使用0.5MPα)(但為計示力)0.15m3/min(大氣壓下流量)機床尺寸機床高度2,236±10mm(沒有指定高立柱時)占地面積1,615 X 2,040mm機床重量約2,000KGRobodrill是BT30小型加工中心單在中國就有突破50,000臺服務于機械、汽車零部件、IT精密零件、精密模具、模型等各個行業，加工領域也根據客戶的要求不斷擴大。其與智能機器人融合的機床上下料系統，集高效生產、穩定運行、節約空間等優勢于一體，更是發那科強大系統集成實力的體現。

相關產品

全國服務熱線

0523-86288888

立即咨詢

產品介紹

產品說明

研發、制造、銷售、服務相結合的工貿一體型企業

Robodrill α-DiA Series

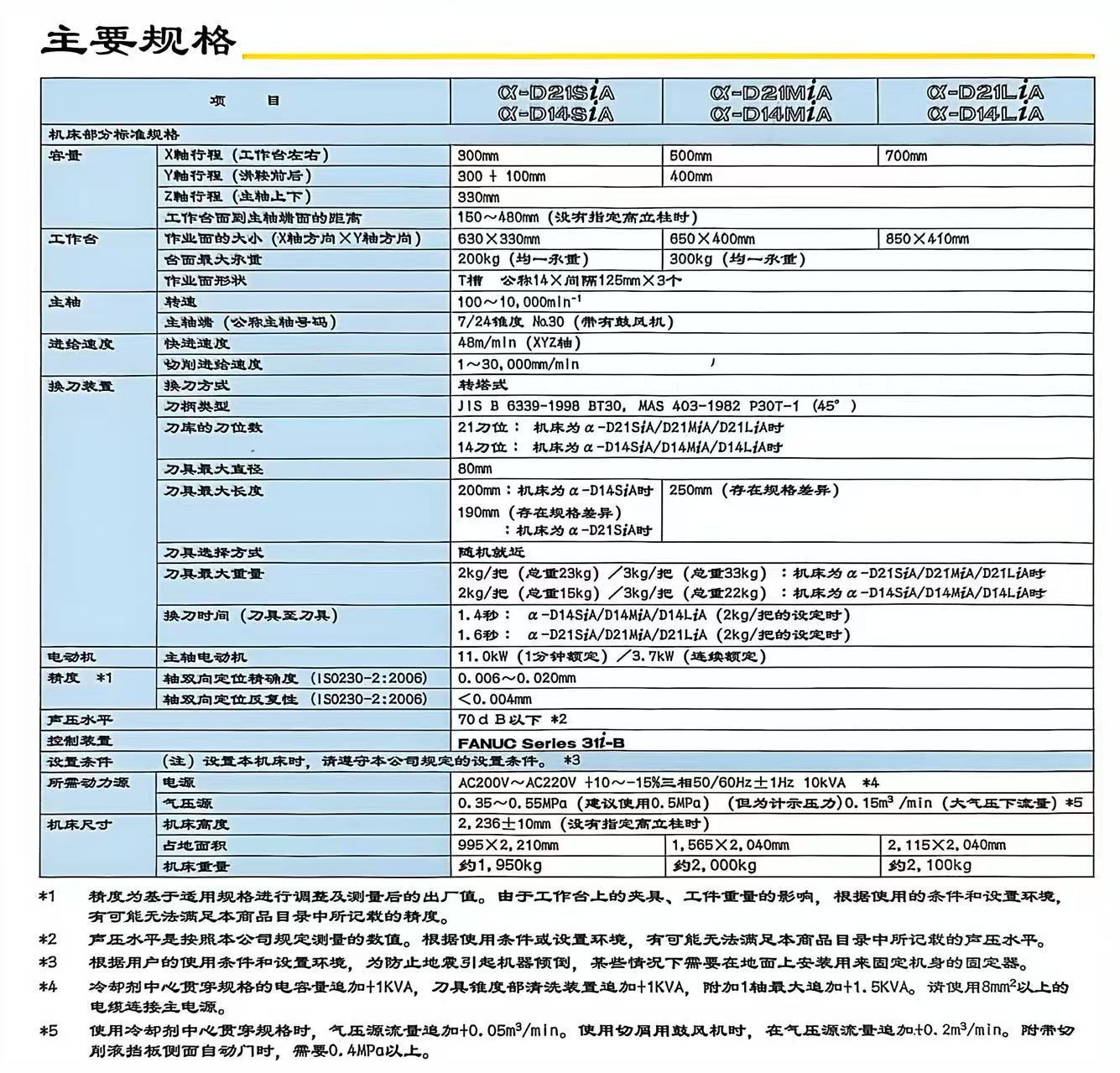

項目		robodrill α-D14MiB / robodrill α-D21MiB
機械部標準規格
容量	X軸方向移動量（工作臺左右）	500mm
	Y軸方向移動量（滑鞍前后）	400mm
	Z軸方向移動量（主軸頭上下）	330mm
	從工作臺上部到主軸端面的距離	150-480mm(沒有指定高立柱時）
工作臺	作業面的大?。╔軸方向xY軸方向）	650x400mm
	工件容許重量	300kg（均一載荷）
	作業面的形狀	T槽公稱14x間隔125mmx3個
主軸	轉速	100-10,000min-1
主軸	主軸端（公稱號）	7/24錐度 No.30（帶有鼓風機）
進給速度	快進速度	48m/min(XYZ軸）
進給速度	切削進給速度	1-30,000mm/min
刀具更換裝置	刀具更換方式	轉塔式
	刀具形式	JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度)
	刀具收放數	21刀位：機床為α-D21SiB/D21MiB/D21LiB時 14刀位：機床為α-D14SiB/D14MiB/D14LiB時
	刀具最大直徑	80mm
	刀具最大長度	250mm (存在規格差異）
	刀具選擇方式	隨機就近
	刀具最大重量	2kg/把（總重23kg)/3kg/把（總重33kg）：α-D21SiB/D21MiB/D21LiB時 2kg/把（總重15kg)/3kg/把（總重22kg）：α-D14SiB/D14MiB/D14LiB時
	刀具更換時間（切削至切削）	1.4秒：α-D21SiB/D21MiB/D21LiB （2kg/個之情形） 1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/個之情形）
電動機	主軸電動機	11.0kw（1分額定）/3.7kw（連續額定）
精度	軸雙向定位精確度	0.006-0.020mm
精度	軸雙向定位反復性	<0.004mm
聲壓水平		70dB以下
控制裝置		FANUC Series 31i-B
所需動力源	電源	AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz萬10KVA
所需動力源	氣壓源	0.35~0.55MPα (建議使用0.5MPα)(但為計示力)0.15m3/min(大氣壓下流量)
機床尺寸	機床高度	2,236±10mm(沒有指定高立柱時)
	占地面積	1,615 X 2,040mm
	機床重量	約2,000KG

Robodrill是BT30小型加工中心單在中國就有突破50,000臺服務于機械、汽車零部件、IT精密零件、精密模具、模型等各個行業，加工領域也根據客戶的要求不斷擴大。其與智能機器人融合的機床上下料系統，集高效生產、穩定運行、節約空間等優勢于一體，更是發那科強大系統集成實力的體現。
