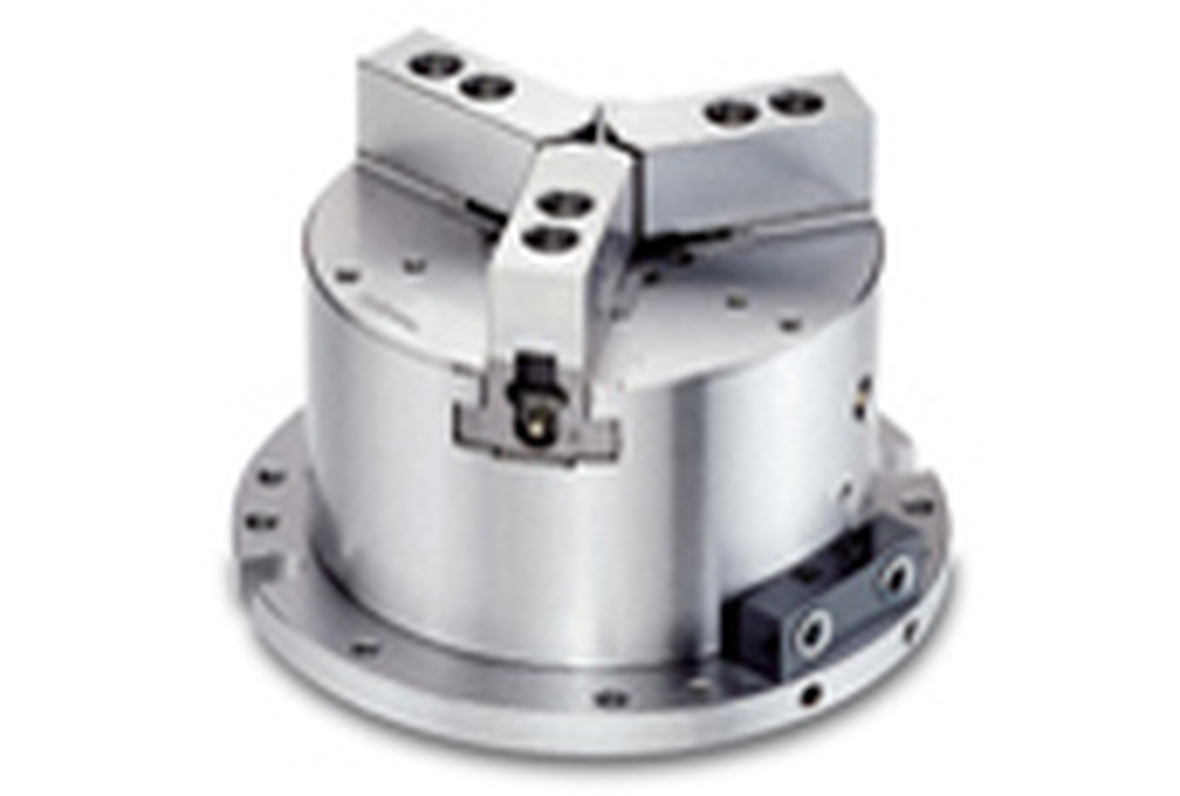

內藏式中空(氣)油壓三爪夾盤

規格為直徑116×高度43，材質采用淬硬鋼，其增強夾緊型最大至14000N，重復定位精度0.002mm，轉位4×90度，可應用于任何金屬加工機械的主軸及工作臺面，安裝方式為用8個M6螺釘從正面安裝鎖緊，有自動清潔功能和防護罩等。主要技術參數：型式/規格ABCDEFGHIJKMO-04155115––1577.5103.52649.5141023MO-05185135––15951283362141025MO-0622416925161181584073201231MO-0826521030201381804295251435MO-10315254522315019646110301640MO-12375304802316521954129302150 型式/規格LMNOPMO-0413φ9(PCDφ135)PT1/8M8×1.25P––MO-0513φ9(PCDφ165)PT1/4M8×1.25P3-M8×1.25P(PCDΦ100)MO-0618φ11(PCDφ202)PT1/4M10×1.5P3-M8×1.25P(PCDΦ134)MO-0818φ11(PCDφ243)PT1/4M10×1.5P3-M10×1.5P(PCDΦ136)MO-1018φ13(PCDφ285)PT1/4M12×1.75P3-M12×1.75P(PCDΦ170)MO-1218φ17(PCDφ340)PT3/8M16×2P3-M12×1.75P(PCDΦ200) 型式/規格QRS活塞面積（cm2）柱塞行程MO-04––6447579MO-05––80477410MO-06––80479712MO-083-M10×1.5P(PCDΦ186)804715616MO-103-M12×1.75P(PCDΦ230)804723519MO-123-M12×1.75P(PCDΦ260)805529223 型式/規格爪行程（直徑）最大靜夾持力最大設定油壓壓力空壓夾持力MO-042400-23.515（1.5）1100（10.8）MO-053285-32.220（2.0）1300（12.7）MO-065040-49.420（2.0）2000（19.6）MO-088100-79.420（2.0）3300（32.3）MO-1012210-119.720（2.0）4800（47.0）MO-1214500-142.120（2.0）5100（50.0）型式/規格凈重夾持范圍MO-04Φ9～Φ115MO-05Φ12～Φ135MO-0611.2Φ15～Φ169MO-0821Φ20～Φ210MO-1036.8Φ33～Φ254MO-1256.4Φ40～Φ304

相關產品

全國服務熱線

0523-86288888

立即咨詢

產品介紹

產品說明

研發、制造、銷售、服務相結合的工貿一體型企業

規格為直徑116×高度43，材質采用淬硬鋼，其增強夾緊型最大至14000N，重復定位精度0.002mm，轉位4×90度，可應用于任何金屬加工機械的主軸及工作臺面，安裝方式為用8個M6螺釘從正面安裝鎖緊，有自動清潔功能和防護罩等。

主要技術參數：

型式/規格	A	B	C	D	E	F	G	H	I	J	K
MO-04	155	115	––	15	77.5	103.5	26	49.5	14	10	23
MO-05	185	135	––	15	95	128	33	62	14	10	25
MO-06	224	169	25	16	118	158	40	73	20	12	31
MO-08	265	210	30	20	138	180	42	95	25	14	35
MO-10	315	254	52	23	150	196	46	110	30	16	40
MO-12	375	304	80	23	165	219	54	129	30	21	50

型式/規格	L	M	N	O	P
MO-04	13	φ9(PCDφ135)	PT1/8	M8×1.25P	––
MO-05	13	φ9(PCDφ165)	PT1/4	M8×1.25P	3-M8×1.25P(PCDΦ100)
MO-06	18	φ11(PCDφ202)	PT1/4	M10×1.5P	3-M8×1.25P(PCDΦ134)
MO-08	18	φ11(PCDφ243)	PT1/4	M10×1.5P	3-M10×1.5P(PCDΦ136)
MO-10	18	φ13(PCDφ285)	PT1/4	M12×1.75P	3-M12×1.75P(PCDΦ170)
MO-12	18	φ17(PCDφ340)	PT3/8	M16×2P	3-M12×1.75P(PCDΦ200)

型式/規格	Q	R	S	活塞面積（cm2）	柱塞行程
MO-04	––	64	47	57	9
MO-05	––	80	47	74	10
MO-06	––	80	47	97	12
MO-08	3-M10×1.5P(PCDΦ186)	80	47	156	16
MO-10	3-M12×1.75P(PCDΦ230)	80	47	235	19
MO-12	3-M12×1.75P(PCDΦ260)	80	55	292	23

型式/規格	爪行程（直徑）	最大靜夾持力	最大設定油壓壓力	空壓夾持力
MO-04	2400	-23.5	15（1.5）	1100（10.8）
MO-05	3285	-32.2	20（2.0）	1300（12.7）
MO-06	5040	-49.4	20（2.0）	2000（19.6）
MO-08	8100	-79.4	20（2.0）	3300（32.3）
MO-10	12210	-119.7	20（2.0）	4800（47.0）
MO-12	14500	-142.1	20（2.0）	5100（50.0）

型式/規格	凈重	夾持范圍
MO-04		Φ9～Φ115
MO-05		Φ12～Φ135
MO-06	11.2	Φ15～Φ169
MO-08	21	Φ20～Φ210
MO-10	36.8	Φ33～Φ254
MO-12	56.4	Φ40～Φ304
