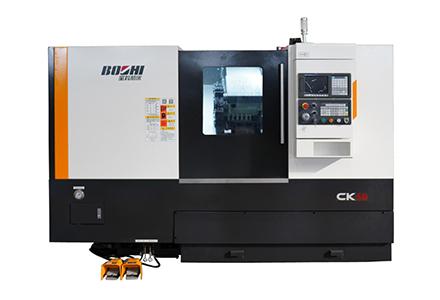

產品介紹：
CK40/50系列數控車床采用高強度鑄鐵鑄造、床身底座整體式結構、傾斜導軌，通孔式主軸結構、抗振性設計以及廣域型交流主軸電機，主軸軸承及進給絲杠專用軸承采用國產軸承,傳動噪音低；配備國產多工位轉塔刀架，就近換刀。機床可配置日本FANUC 0i-TF（5）、廣數988T等也可選配國內外其它品牌高性價比數控系統。
產品特點：
1）采用“L型”鑄鐵整體斜床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力；同時該系列機床有滑動導軌和滾動導軌（C系列）兩種導軌形式可供選擇。
2）主軸組件采用精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列、動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定。
3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度；
4）液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外，均可腳踏開關控制，方便快捷；液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便；
5）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命.
適用行業：
適用于汽車、電子、模具、通訊、醫療器材、儀器儀表等行業。
技術規格：
項目 | 單位 | CK40 | CK40S | CK40C |
加工范圍 | 床身上最大回轉直徑 | mm | Φ400 | Φ400 | Φ400 |
床鞍上最大回轉直徑 | mm | Φ260 | Φ260 | Φ260 |
最大車削直徑 | mm | Φ285 | Φ285 | Φ285 |
最大車削長度 | mm | 400/1000 | 400/1000 | 400 |
最大棒料直徑 | mm | Φ42 | Φ42 | Φ42 |
主軸 | 主軸頭型式 |
| A2-5 | A2-5 | A2-5 |
主軸通孔直徑 | mm | Φ57 | Φ57 | Φ57 |
卡盤直徑 | mm | Φ165(6") | Φ165(6") | Φ165(6") |
主軸轉速 | r/min | 70-3000 | 70-3000 | 80-3000 |
主軸電機功率 （連續/30分鐘） | kW | 7.5/11 | 7.5/11 | 7.5/11 |
尾座 | 套筒直徑 | mm | Φ70 | Φ70 | Φ70 |
套筒行程 | mm | 80 | 80 | 80 |
頂尖錐度 （標注/活主軸結構） |
| 莫氏 No.4/2 | 莫氏 No.4/2 | 莫氏 No.4/2 |
進給 | 移動范圍X/Z | mm | 165/410 165/1030 | 165/410 165/1030 | 165/410 |
快速移動速度X/Z | m/min | 12/16 | 12/16 | 30/24 |
刀架 | 刀位數 |
| 8/12 | 8/12 | 8/12 |
刀具裝夾尺寸（車削/鏜削） | mm | 20×20/Φ32 | 20×20/Φ32 | 20×20/Φ32 |
其它 | 機床尺寸（長X寬X高） （不含排屑器） | mm | 2370×1700×1970 3200×1700×1970 | 2370×1700×1970 3230×1700×1970 | 2370×1700×1970 |
機床重量 | kg | 3000/4500 | 3000/4500 | 3000 |
項目 | 單位 | CK50 | CK50S | CK50C |
加工范圍 | 床身上最大回轉直徑 | mm | Φ500/Φ450/Φ450 | Φ500/Φ450/Φ450 | Φ500/Φ450 |
床鞍上最大回轉直徑 | mm | Φ320 | Φ320 | Φ240 |
最大車削直徑 | mm | Φ370 | Φ370 | Φ370 |
最大車削長度 | mm | 500/1000/1500 | 500/1000/1500 | 750/1000 |
最大棒料直徑 | mm | Φ51 | Φ51 | Φ51 |
主軸 | 主軸頭型式 |
| A2-6 | A2-6 | A2-6 |
主軸通孔直徑 | mm | Φ62 | Φ62 | Φ62 |
卡盤直徑 | mm | Φ210(8") | Φ210(8") | Φ210(8") |
主軸轉速 | r/min | 60-2250 | 60-2250 | 30-3000（廣數主電機）/40-4000（超同步主電機） |
主軸電機功率 （連續/30分鐘） | kW | 15 | 11 | 11（廣數）/15（超同步） |
尾座 | 套筒直徑 | mm | Φ90 | Φ90 | Φ90 |
套筒行程 | mm | 100 | 100 | 100 |
頂尖錐度 （標注/活主軸結構） |
| 莫氏 No.5/4 | 莫氏 No.5/4 | 莫氏 No.5/4 |
進給 | 移動范圍X/Z | mm | 210/550 210/1010 210/1550 | 210/550 210/1010 210/1550 | 210/780 210/1010 |
快速移動速度X/Z | m/min | 12/16 | 12/16 | 16/20 |
刀架 | 刀位數 |
| 8/12 | 8/12 | 8/12 |
刀具裝夾尺寸（車削/鏜削） | mm | 25×25/Φ40 | 25×25/Φ40 | 25×25/Φ40 |
其它 | 機床尺寸（長X寬X高） （不含排屑器） | mm | 2860×1830×2020 3790×1850×2050 4600×1850×2050 | 2860×1830×2020 3790×1850×2050 4600×1850×2050 | 3790×1850×2050 3790×1850×2050 |
機床 重量 | kg | 4500/5000/6700 | 4500/5000/6700 | 5000/5300 |
